Composants ultrasons

  • Accueil
  • Composants ultrasons

Ensemble acoustique – Générateur et composants ultrasons

Fabriqué en France

Forte de son expérience et savoir-faire sur les procédés ultrasons, SONIMAT propose depuis 1993 la fabrication, la mise au point et le contrôle d’outillages ultrasons. il s’agit donc d’une technologie propriétaire. Découvrez notre gamme complète de sonotrode ultrason, convertisseur,  boosters mais également notre générateur ultrason.

Nos avantages :

  • Simplicité de mise en fonction et de réglage des systèmes
  • Composants livrés pré assemblés pour assurer leur bon fonctionnement dès l’installation sur la machine (tests préalables en usine pour vérifier la stabilité du comportement)
  • Faible consommation d’énergie
  • Rapidité et qualité de soudure
  • Écran de contrôle des générateurs fonctionnel et pratique
  • Connectivité simplifiée et qui facilite l’intégration dans les machines
Outillage ultrasons - SONIMAT

Vous souhaitez en savoir plus sur nos composants ultrasons ?

Les techniciens SONIMAT sont à votre écoute, vous conseillent et vous accompagnent pour l’intégration de nos composants ultrasons dans vos machines !

Nos produits standards à ultrasons

Naviguez entre les onglets ci-dessous pour découvrir en détail nos composants ultrasons et formez votre ensemble acoustique.

  • Générateur
  • Convertisseurs
  • Sonotrodes
  • Enclumes
  • Boosters

Générateur

Générateur ultrason SONIMAT :

Conception entièrement numérique – intégrable dans coffret électrique

Générateur ultrason - SONIMAT
Générateur-ultrasons---SONIMAT
Caractéristiques techniques :

Deux processeurs ST Microelectronics :
Gestion des ultrasons et Gestion de la communication

Recherche automatique de la fréquence optimum de travail.

Poursuite numérique en temps réel de la fréquence.

Pilotage du générateur :

  • En façade
  • Analogique / numérique en facade (borniers)
  • Ethernet en façade avec protocole Modbus/IP

Programmation du générateur :

  • Sur le coté
  • 2 micro-contrôleurs programmés avec un Jtag

Amplitude réglable :

  • Par consigne analogique
  • Par adresse numérique

Affichage puissance et fréquence en temps réel.

Signaux PNP de défauts

Amplitude constante quelles que soient :

  • Les conditions de pression pneumatique
  • La puissance utilisée
  • Les fluctuations du secteur

Gestion de la rampe de montée en puissance

Sécurité intrinsèque sur surintensité pont de puissance (temps de réponse <1 μs)

Alimentation : 230 V mono 50 / 60 Hz

  • Liaison Ethernet modbus/IP
  • Pupitre connectable KEP
  • Connecteurs d’alimentation Européen
  • Connecteur de puissance BNC HT
  • Technologie à base d’IGBT 4ème génération
  • Rendement > 90%
  • Ventilation et filtre intégrés
  • Générateur modulaire dans coffret
  • Système fixable sur panneau ou sur pieds
  • Poids 6.5 kg
Fréquence Modèle Puissance
20 KHz GT2010 - GT2015 1000 - 1500 - 3000
30 KHz GT3010 - GT3015 1000 - 1500
40 KHz GT4010 1000

Convertisseurs

Les convertisseurs piezo-électrique

Le convertisseur piezo-électrique (ou transducteur) a pour fonction de transformer la fréquence électrique en vibrations mécaniques de même fréquence. Parce que le choix de ses composants détermine la fiabilité du process, SONIMAT sélectionne les meilleurs produits pour sa réalisation.

Les modèles :
  • Standard, amplifié, corps réduit, modèle presse
  • Sans capot, avec capot standard ou étanche
  • Connectique BNC ou LEMO
Convertisseurs-piezoelectrique---SONIMAT

Sonotrodes

Sonotrodes de découpe et soudure ultrasons

La soudure ultrasons ou la découpe sont la résultante du contact entre la « sonotrode » et votre produit. C’est un élément clef de votre procédé.

Pour une qualité et des performances optimums, SONIMAT réalise et teste 100% de ses sonotrodes ultrasons sur  le site de Lencloître dans la Vienne (86). Dernier élément de la chaîne acoustique, la sonotrode transmet l’énergie ultrasonore à la pièce à souder ou à couper.

Les sonotrodes sont de formes différentes et correspondent à la pièce à réaliser. Sur mesure, leur forme, leur matière, la fréquence de leurs vibrations sont étudiées préalablement pour s’adapter à l’application. Nous étudions avec vous les sonotrodes les mieux adaptées à vos besoins dans le cas où nos produits standards ne correspondent pas.

Les outillages spécifiques enclumes ou posages sont des outils servant de base pour poser et maintenir la pièce à souder et assurer la contre-réaction aux ultrasons de la sonotrode. Comme les sonotrodes, elles peuvent revêtir des formes diverses et il n’y a pas, là encore, de fabrication en série possible pour ces outils. Elles sont fabriquées en fonction de l’étude effectuée sur les échantillons fournis par nos clients afin de s’adapter parfaitement à leur application spécifique. Élaborés en parallèle avec les sonotrodes, ils font partie intégrante de l’application.

Les modèles :
  • Pelles
  • Barres
  • Blocs
  • Bicylindriques
  • Bobines
  • Flatted
  • Cloches
Sonotrode ultrason - SONIMAT

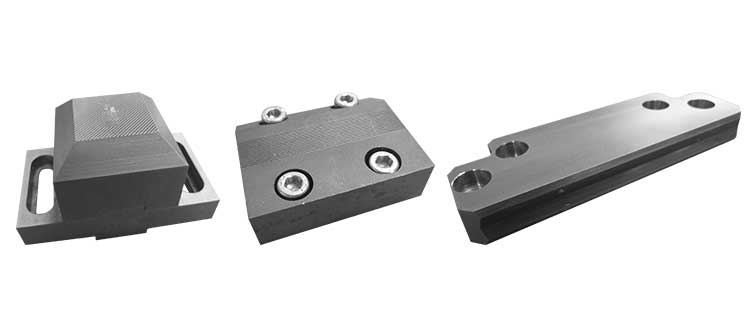

Enclumes

Matériaux :
  • Enclumes en aluminium
  • Résine coulée dans socle aluminium
  • Impression 3D de résine
Enclumes - SONIMAT

Boosters

Le modificateur d’amplitude :

Le booster ou modificateur d’amplitude permet d’augmenter ou de réduire l’amplitude produite par le convertisseur. Il est indispensable pour certains applicatifs.

Boosters - SONIMAT
